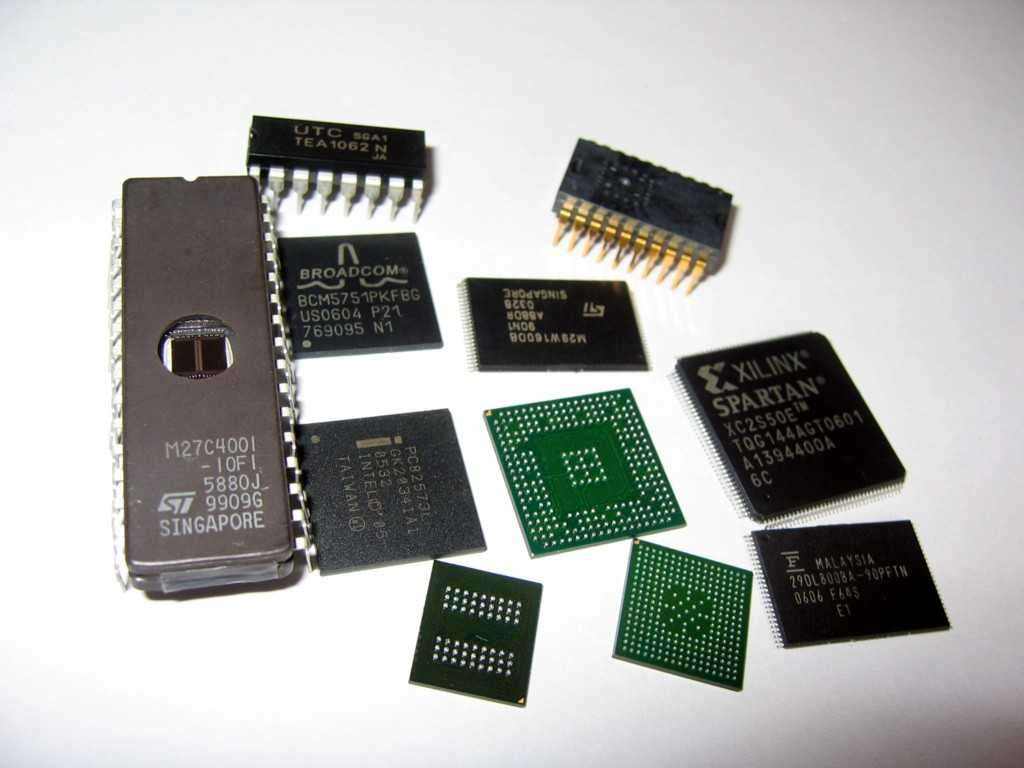

如何判斷電路集成電路IC工作狀態?電子元件的判斷是對電路失效針對的必須項，在維修電子產品或電路時經常出現，換上新集成電路而故障依然存在的現象，所以要對集成電路作出正確判斷才能減少損失，準確及時處理問題。

1、首先要掌握該電路中IC的用途、內部結構原理、主要電特性等，必要時還要分析內部電原理圖。除了這些，如果再有各引腳對地直流電壓、波形、對 地正反向直流電阻值，那么，對檢查前判斷提供了更有利條件;

2、然后按故障現象判斷其部位，再按部位查找故障元件。有時需要多種判斷方法去證明該器件是否確屬損壞；

3、一般對電路中IC的檢查判斷方法有兩種：一是不在線判斷，即電路中IC未焊入印刷電路板的判斷。這種方法在沒有專用儀器設備的情況下，要確定該電路中IC的質量好壞是很困難的，一般情況下可用直流電阻法測量各引腳對 應于接地腳間的正反向電阻值，并和完好集成電路進行比較，也可以采用替 換法把可疑的集成電路插到正常設備同型號集成電路的位置上來確定其好 壞。當然有條件可利用集成電路測試儀對主要參數進行定量檢驗，這樣使用 就更有保證。

還有在線檢查判斷，即集成電路連接在印刷電路板上的判斷方法。在線判斷是檢修集成電路在電視、音響、錄像設備中最實用的方法。以下分幾種情況進行闡述：

1、直流工作電壓測量法：主要是測出各引腳對地的直流工作電壓值;然后與標稱值相比較，依此來判斷集成電路的好壞。用電壓測量法來判斷集成電路的好壞是檢修中最常采用的方法之一，但要注意區別非故障性的電壓誤差。測量集成電路各引腳的直流工作電壓時，如遇到個別引腳的電壓與原理圖或維修技術資料中所標電壓值不符，不要急于斷定集成電路已損壞，應該先排除以下幾個因素后再確定。

1)所提供的標稱電壓是否可靠，因為有一些說明書，原理圖等資料上所標的數值與實際電壓有較大差別，有時甚至是錯誤的。此時，應多找一些有關資料進行對照，必要時分析內部原理圖與外圍電路再進行理論上的計算或估算來證明電壓是否有誤。

2)要區別所提供的標稱電壓的性質，其電壓是屬哪種工作狀態的電壓。因為集成塊的個別引腳隨著注入信號的不同而明顯變化，所以此時可改變波段或錄放開關的位置，再觀察電壓是否正常。如后者為正常，則說明標稱電壓屬某種工作電壓，而這工作電壓又是指在某一特定的條件下而言，即測試的工作狀態不同，所測電壓也不一樣。

3)要注意由于外圍電路可變元件引起的引腳電壓變化。當測量出的電壓與標稱電壓不符時可能因為個別引腳或與該引腳相關的外圍電路，連接的是一個阻值可變的電位器或者是開關(如音量電位器、亮度、對比度、錄像、快進、快倒、錄放開關、音頻調幅開關等)。這些電位器和開關所處的位置不同，引腳電壓會有明顯不同，所以當出現某一引腳電壓不符時，要考慮引腳或與該引腳相關聯的電位器和開關的位置變化，可旋動或拔動開頭看引腳電壓能否在標稱值附近。

4)要防止由于測量造成的誤差。由于萬用表表頭內阻不同或不同直流電壓檔會造成誤差。一般原理上所標的直流電壓都以測試儀表的內阻大于20KΩ/V進行測試的。內阻小于20KΩ/V的萬用表進行測試時，將會使被測結果低于原來所標的電壓。另外，還應注意不同電壓檔上所測的電壓會有差別，尤其用大量程檔，讀數偏差影響更顯著。

5)當測得某一引腳電壓與正常值不符時，應根據該引腳電壓對IC正常工作有無重要影響以及其他引腳電壓的相應變化進行分析，才能判斷IC的好壞。

6) 若IC各引腳電壓正常，則一般認為IC正常;若IC部分引腳電壓異常，則應從偏離正常值最大處入手，進口泵檢查外圍元件有無故障，若無故障，則IC很可能損壞。

7)對于動態接收裝置，如電視機，在有無信號時，IC各引腳電壓是不同的。如發現引腳電壓不該變化的反而變化大，該隨信號大小和可調元件不同位置而變化的反而不變化，就可確定IC損壞。

8)對于多種工作方式的裝置，如錄像機，在不同工作方式下，IC各引腳電壓也是不同的。

以上幾點就是在電路中IC沒有故障的情況下，由于某種原因而使所測結果與標稱值不同，所以總的來說，在進行集成塊直流電壓或直流電阻測試時要規定一個測試條件，尤其是要作為實測經驗數據記錄時更要注意這一點。通常把各電位器旋到機械中間位置，信號源采用一定場強下的標準信號，當然，如能再記錄各功能開關位置，那就更有代表性。如果排除以上幾個因素后，所測的個別引腳電壓還是不符標稱值時，需進一步分析原因，但不外乎兩種可能。一是集成電路本身故障引起;二是集成塊外圍電路造成。分辨出這兩種故障源，也是修理集成電路家電設備的關鍵。

2、交流工作電壓測量法：為了掌握IC交流信號的變化情況，可以用帶有dB插孔的萬用表對IC的交流工作電壓進行近似測量。檢測時萬用表置于交流電壓擋，正表筆插入dB插孔;對于無dB插孔的萬用表，需要在正表筆串接一只0.1～0.5uF隔直電容。該法適用于工作頻率比較低的IC，如電視機的視頻放大級、場掃描電路等。由于這些電路的固有頻率不同，波形不同，所以所測的數據是近似值，或者作為有無。
